3図面作成用ファイルの読み込み

【図面作成用ファイルの読み込み】で 『構造モデラー』で作成した図面作成用ファイル(拡張子｢*.DSX2｣)を読み込んで図面作成を行います。
断面リストや作成条件を入力後のデータに対して図面作成用ファイルを読み込んだ場合、 断面リストの変更箇所のみ更新することができます。

※	図面作成用ファイルの読み込みは、 「 『構造モデラー』と構造モデラー+断面リストを連動する方法」 で連携したファイルを読み込むような場合や、 作業中の作成条件を変更せずに断面情報の変更だけを更新したい場合にご利用ください。

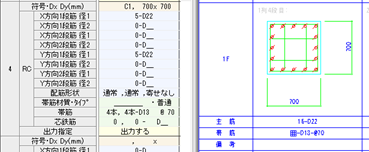

例)変更後のデータは、柱のDx、Dy、主筋本数を変更しています。 　

変更前	変更後

1. 以下の場所からコマンドを実行します。


   ・	リボンメニューの左上にある[KM+断面リスト]ボタン をクリックし、メニューから[図面作成用ファイルの読み込み]を選択します。
   ・	リボンメニューの〔ファイル〕タブから[ 図面作成用ファイルの読み込み]を選択します。

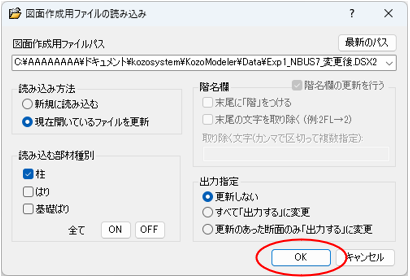

2. 図面作成用ファイルの読み込みダイアログが表示されます (詳細は、【図面作成用ファイルの読み込み】の 項目の説明を参照）。
   読み込みを行う図面作成用ファイルパスを選択し、読み込み方法などを設定して[OK]ボタンをクリックします。

   ※図面作成用ファイルが読み込めない場合は、下図のようなメッセージダイアログが表示されます。 図面作成用ファイルの読み込みダイアログの｢図面作成用ファイルパス｣でパスが正しいかどうか確認してください。

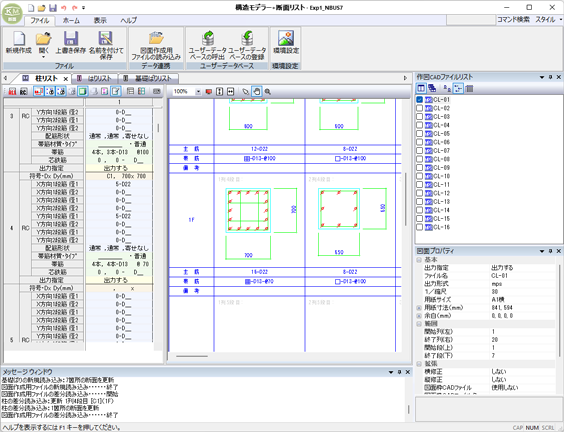

3. 読み込んだ断面情報が、断面データ入力表と断面リストプレビューに表示されます。
